VMC 640 Малый обрабатывающий центр

Этот продукт — это полузамкнутый вертикальный станок с ЧПУ, управляемый тремя сервоприводами X, Y и Z. Все три оси имеют линейные направляющие на шариковых подшипниках, которые обеспечивают большую нагрузку, широкий пролет и высокую точность. Компактная и разумная конструкция и внешний размеры. Шпиндель приводится в движение через частотно-регулируемый/серводвигатель посредством синхронного ремня. Он может одновременно зажимать различные сложные детали типа дисков, пластин, корпусов, кулачков или матриц для выполнения многообразных операций: сверление, фрезерование, растачивание отверстий различной формы и размера; расширение отверстий; нарезание резьбы высокой жесткости и других процессов обработки. Подходит для производства изделий малых партий с большим количеством видов продукции со сложными высокоточными деталями. Может быть оснащен четвертым поворотным столом для удовлетворения специальных требований по обработке деталей. Малый вертикальный центр обработки металла подходит для механической обработки и изготовления матриц. Он может соответствовать требованиям от грубой до точной обработки.

Сервоприводы X, Y и Z оснащены прямыми связями с шарико-винтовыми пара-ми высокой точности из Тайваня через эластичные связи, что позволяет уменьшить количество промежуточных звеньев, достигнуть бесшумного движения, гибкого подачи и точного позиционирования с высокой передаточной точностью.

Серводвигатель оси Z имеет функцию автоматического торможения. При отключении питания он автоматически зажимает вала двигателя таким образом, чтобы он не мог вращаться, что играет роль защиты безопасности.

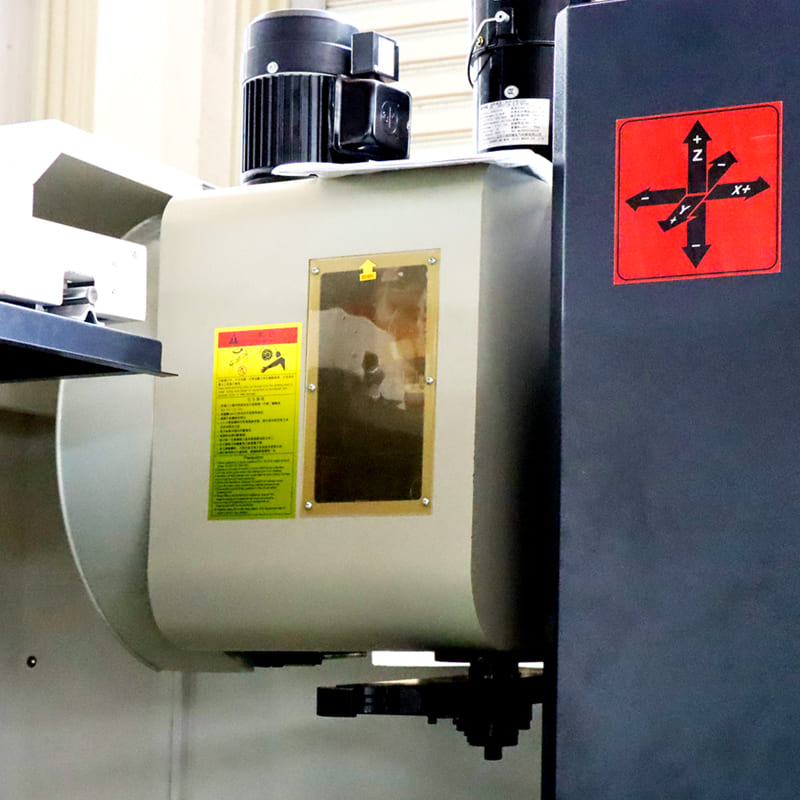

Шпиндельная система использует шпиндель производства HIMIN (Тайвань) с частотой вращения 8000об/мин и диаметром 150 мм. Высокая точность станка и хорошая жесткость. Подшипники — это специальные шпиндельные подшипники P 4 от NSK. После сборки всей шпиндельной системы при постоянной температуре и дополнительного калибрования на балансировочном стенде и испытаний прогрева, повышается срок службы и надежность всей шпиндельной системы.
