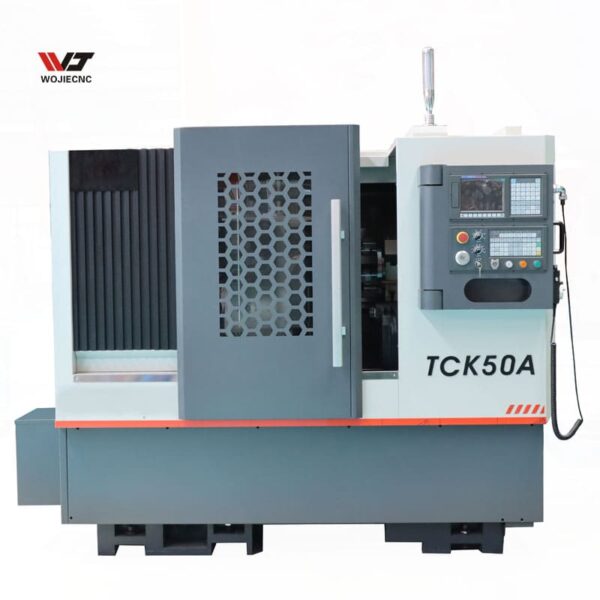

Страница с подробным описанием продукта TCK50A
| Технические характеристики | Единица | TCK50A |
|---|---|---|
| Максимальный диаметр поворота на станине | mm | 560 |
| Максимальный диаметр поворота на тракторе | mm | 260 |
| Макс. длина обработки | mm | 350/500/800 |
| Макс. диаметр прутка | mm | 55/75 |
| Макс. диаметр обработки дисков | mm | 400/320 |
| Форма конца шпинделя | A2-6/8 | |
| Диаметр проходного отверстия шпинделя | mm | 66/86 |
| Диапазон частоты вращения шпинделя | r/min | 0-3000 |
| Тип переключения передач шпинделя | 无级变速 бесступенчатая скорость | |
| Мощность главного двигателя | kw | 11/15 |
| Тип патрона | 液压卡盘 гидравлический патрон | |
| Размер патрона | inch | 10/12 |
| Перемещение по оси X | mm | 240 |
| Перемещение по оси Y | mm | 400/540/900 |
| Крутящий момент серводвигателя оси X | N.m | 7.5/10 |
| Крутящий момент серводвигателя оси Z | N.m | 7.5/10 |
| Скорость быстрого перемещения по осям X/Z | m/min | 24/24 |
| Тип направляющей | 直线导轨 Линейный путь | |
| Тип держателя инструмента | 8/12 Станционная башня | |
| Размер резцедержателя | mm | 25*25/Φ32 |
| Тип хвостовой бабки | Гидравлический | |
| Диаметр втулки хвостовой бабки | mm | 70/88 |
| Коническое отверстие втулки задней бабки | MT5 | |
| Ход хвостовой втулки | mm | 80 |
| Номинальная полная мощность | kw | 14/18 |
| Номинальный полный ток | A | 30 |
| Размеры станка | mm | 2700/3300*2000 |
| Вес станка | kg | 3200/3600/4500 |
1. Этот станок подходит для обработки всех видов малых и средних валов и дисковых деталей, может поворачивать различные резьбы, дуги, конусы и внутренние и наружные поверхности вращающегося тела. Он широко используется в оборудовании для сантехники, клапанах, электроприборах, инструментах, автомобилях и мотоциклах. , подшипниках и других отраслях.
2. TCK50A — это высокоскоростной, высокоточный и надежный станок со скосом кровати. Основные компоненты такие как основание кровати, кровать и боковой ящик изготавливаются из материалов высокой прочности для обеспечения стабильности работы станка на протяжении всего периода эксплуатации.
3. Он имеет 45 ° всесторонне наклонную конструкцию кровати и оснащен линейными направляющими предзагрузки высокой точности из Тайваня (Китай). Станок имеет высокую точность позиционирования, гладкое удаление стружки и подходит для высокоскоростной и высокоточной обработки.
4. Высокоскоростная, высокоточная и жесткая шпиндельная единица типа корпуса, сервоприводный шпиндельный двигатель может достичь более высокой скорости вращения шпинделя. Шпиндельная единица собрана в комнате постоянной температуры. После сборки она была прогонена при постоянной температуре в течение 72 часов, а затем прошла испытания на протяжении 72 часов после установки на станке для обеспечения надежности работы со скоростью и точностью.
5. Оснащен 8-станционным гидравлическим револьвером как стандартом, скорость замены инструмента быстро и позиционирование точное.
6. Подача в направлениях X и Z осуществляется через серводвигатель, непосредственно связанный с ведущим винтом через крутящий момент большого крутящего момента эластичного связующего элемента низкой инерции. Опора винта имеет предварительно растянутую конструкцию, которая может устранить зазор передачи и предварительно компенсировать тепловую деформацию станка во время длительной эксплуатации. Влияние на точность обеспечивает позиционирование и повторяемость позиционирования; применяется современное централизованное автоматическое устройство смазки, таймерная и количественная автоматическая интервальная смазка, стабильная и надежная работа.
7. Станок обращает внимание на проектирование краевой технологии, а защита надежна. При мощной резке и мощном высокодав.
