Description
GL 4022 Информация о продукте
| Имя | Спецификация | Единица | GL4022 |
|---|---|---|---|
| Рабочая станция | Размер рабочего стола | mm | 4000*2000 |
| Максимальная грузоподъемность | Kg | 13000 | |
| Ширина T-образного паза | mm | 9-28×200 | |
| Диапазон обработки | Ход по оси X | mm | 4000 |
| Ход по оси Y | mm | 2200 | |
| Ход по оси Z | mm | 1000 | |
| Расстояние от шпинделя до поверхности стола | mm | 280-1280 | |
| Слишком широкий козловой кран | mm | 2300 | |
| Козловой кран слишком высокий | mm | 1400 | |
| Шпиндель | Модель конусной втулки | BT50-200 | |
| Требуемый тип зажимных болтов | P50T-1-MAS403(45°) | ||
| Диапазон вращения шпинделя | rpm | 10-6000 | |
| Корм | Диапазон скорости резания подачей инструмента | m/min | 7 |
| Быстрое перемещение по оси X | m/min | 12 | |
| Быстрое перемещение по оси Y | m/min | 12 | |
| Быстрое перемещение по оси Z | m/min | 8 | |
| Настройки системы | FANUC | ||
| Конфигурация двигателя | Двигатель для хода по оси X | Nm | α40 |
| Двигатель для хода по оси Y | Nm | α40 | |
| Двигатель для хода по оси Z | Nm | α30b | |
| Двигатель шпинделя | Kw | Ail22 | |
| Аксессуары | Спецификация трехосевых направляющих (X) | X-axis 2-55# roller rail | |
| Спецификация трехосевых направляющих (Y) | Y-axis 2-55# roller rail | ||
| Спецификация трехосевых направляющих (Z) | Z-axis rectangular guide rail | ||
| Спецификации винта с тремя осями (X) | X axis 8020 | ||
| Спецификации винта с тремя осями (Y) | Y axis 6312 | ||
| Спецификации винта с тремя осями (Z) | Z axis 5010 | ||
| Машина | Размер | mm | 10300*5700*4900 |
| Вес | T | About 40 | |

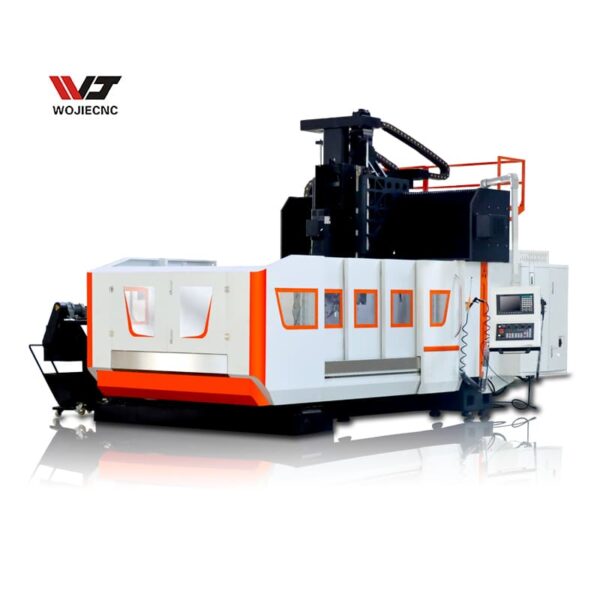

GL 4022
Серия станков с ЧПУ GL для фрезерования, сверления и расточки имеет прочную конструкцию на основе традиционного каркаса лобовой машины с высокой жесткостью, симметричной структурой и устойчивостью. Благодаря укрепленной арматуре и разумному расположению компонентов обеспечивается ещё большая жесткость всего станка. Он может выполнять множество операций по обработке материалов, таких как фрезерование, сверление (растачивание), нарезание резьбы и другие функции. Применяется в автомобильной промышленности, производстве форм для отливки изделий, авиации и космической индустрии, упаковке товаров, производстве металлических изделий и других областях механической обработки.
Основные компоненты:
Станок имеет закреплённый раму лобового типа со скользящей рабочей поверхностью. Он состоит из следующих частей: рабочий стол; корпус; вертикальная колонна; горизонтальный балок; скользящий блок; система гидравлики, система смазки, система охлаждения и фильтрации жидкости, устройство для удаления стружки, поворотная панель управления и электронная система управления.
Определение координатных осей:
Ось X: движение рабочего стола вдоль корпуса;
Ось Y: перемещение скользящего блока по направляющим на горизонтальном балке;
Ось Z: вертикальное перемещение скользящего блока по направляющим на вертикальной колонне.
Корпус и рабочая поверхность изготовлены из высокопрочного чугуна методом литья под давлением. Направляющие оси X выполнены с использованием технологии тяжёлых рельсовых конструкций. Количество и расположение качественных подшипников соответствуют механическим принципам для обеспечения высокой нагрузочной способности и точности работы станка в течении долгого времени.
Стандартная комплектация:
- Система охлаждения резания
- Автоматическая система смазки
- Устройство для подачи воздуха на режущий инструмент
- Защита шпинделя и серводвигателей от перегрузок
- Трехцветный световой индикатор тревоги
- Горизонтальные болты и прокладки для выравнивания станка
- Теплообменник электрического щита
- Преднапряженные винтовые штанги на трех осях
- Хранение программы обработки
10.RS 232 интерфейс
11.Cвободное место для установки четвертой оси
12.LED светодиодное освещение рабочего поля станка, защитное исполнение.
- Водяное охлаждение осевого узла
- Балансировочный механизм на двух пневматических цилиндрах
- Система автоматической очистки с двумя винтами и одной цепью
- Электрооборудование Schneider Electric из Франции
