Токарный станок с наклонной станиной оправдывает свою повышенную стоимость только в том случае, если наклон выполнен непосредственно при отливке станины, а не закреплён болтами. Проверка простая: у станка с настоящей наклонной станиной сама отливка станины изготовлена под углом 30°, 45° или 60°, поэтому шпиндельная бабка, задняя бабка и поперечный суппорт установлены на этой же наклонной плоскости. У станка с конструкцией «приставной клин» станина плоская, а к поперечному суппорту болтами закреплён клин, создающий наклон оси X. Оба варианта продаются как «станки с наклонной станиной». Но только один обеспечивает жёсткость, стабильность теплового поведения и отвод стружки, заложенные в этой конструкции.
Проверяйте в таком порядке:
- Выполнен ли наклон при отливке станины?
- Соответствует ли угол геометрии ваших деталей?
- Какой сорт чугуна и тип направляющих использованы?
- Может ли поставщик предоставить протоколы приёмочных испытаний по серии стандартов ISO 13041?
- Имеет ли станок маркировку CE для вашего рынка, готов ли технический файл к сроку вступления в силу Регламента машин ЕС — 20 января 2027 года?
Если эти пять пунктов выполнены, остальные параметры — револьверная головка, проход шпинделя, система управления — становятся простой задачей конфигурирования.
Что делает станину «настоящей наклонной станиной»?
Это самое полезное различие, которое должен знать покупатель, но его редко указывают в коммерческих предложениях.
В инженерном блоге Hurco прямо описаны обе конструкции. У станка с настоящей наклонной станиной «отливка станка изготавливается с встроенным наклоном», что «не только обеспечивает большую жёсткость и тепловую стабильность, но и увеличивает общую массу отливки». В конструкции с плоской станиной и «приставным клином» «наклон создаётся за счёт дополнительного клина, закреплённого болтами на поперечном суппорте» (https://blog.hurco.com/blog/bid/374362/cnc-lathe-considerations-bed-design).
Почему разница не только внешняя:
表格
| Параметр | Настоящая наклонная станина | Плоская станина + приставной клин |
|---|---|---|
| Источник угла | Выполнен при отливке станины | Закреплён болтами на поперечном суппорте |
| Масса конструкции | Более высокая — геометрия заложена в отливке | Меньшая; клин добавляет детали, но не массу |
| Тепловое расширение | Шпиндельная бабка, задняя бабка и суппорт расширяются вдоль одной наклонной плоскости | Только ось X наклонена; остальные элементы расширяются по горизонтали |
| Отвод стружки | Стружка стекает под действием силы тяжести и СОЖ по всей длине станины | Стружка всё равно попадает на плоские поверхности |
| Длина направляющих оси X | Возможна большая длина при одинаковых габаритах | Ограничена глубиной отливки плоской станины |
Покупатели чаще всего недооценивают фактор теплового расширения. При длительной работе узлы станка нагреваются и расширяются. У станка с настоящей наклонной станиной расширение происходит вдоль одной оси 30°, 45° или 60°, поэтому погрешность получается стабильной и поддаётся компенсации. У станка с клином на плоской станине ось X наклонена, а все остальные узлы расширяются по горизонтали — геометрия смещается в двух направлениях сразу, поэтому предсказать и выдерживать допуски гораздо сложнее.
Почему угол наклона станины важен при производстве?
Четыре механизма, напрямую влияющие на экономику производства:
- Контроль стружки. Стружка смывается к приёмнику под действием тяжести и потока СОЖ, поэтому не накапливается на плоских поверхностях. Hurco отмечает, что это «также помогает продлить общий срок службы станка за счёт снижения износа направляющих и других подвижных деталей». При крупносерийном точении скопление стружки — прямая причина брака и остановки циклов обработки.
- Жёсткость под нагрузкой. Станина с отлитым наклоном имеет большую массу при меньших габаритах. Большая масса означает меньший прогиб при прерывистой резке и меньшую чувствительность к вибрации — от этого зависит качество поверхности детали.
- Производительность на единицу площади. Наклоненная ось X позволяет использовать более длинные направляющие в одинаковых габаритах отливки: диагональ прямоугольника длиннее его стороны. Вы получаете большую возможность обработки без увеличения занимаемой площади цеха.
- Совместимость с автоматизацией. Станок с настоящей наклонной станиной и хорошим отводом стружки является стандартной платформой для портальных загрузчиков, подач прутка и роботизированного обслуживания, потому что рабочая зона остаётся чистой.
30°, 45° или 60°: какой угол наклона выбрать?
表格
| Угол | Особенности | Типичная область применения |
|---|---|---|
| 30° | Более пологий угол, удобный доступ к зоне обработки, лучше подходит для тяжёлых или неудобных деталей | Универсальные цеха, тяжёлые валы, случаи, когда оператору нужен доступ к детали |
| 45° | Основной компромисс: хороший отвод стружки, высокая жёсткость, сбалансированная эргономика | Общее производственное точение, самый распространённый вариант |
| 60° | Максимально эффективный отвод стружки, компактная рабочая зона | Крупносерийное производство мелких деталей, задачи с жёсткими требованиями к отводу стружки |
Правило практики: чем меньше и серийнее деталь, тем больший угол наклона стоит рассматривать; чем крупнее и разнообразнее номенклатура деталей, тем более пологий угол подойдёт. Если вы не можете описать семейство обрабатываемых деталей одним предложением — безопасный выбор 45°, именно поэтому этот вариант доминирует на рынке.
Какие параметры определяют точность?
Помимо станины, четыре характеристики решают, будет ли станок выдерживать допуски после 2000 часов работы:
- Сорт и технология отливки станины. Часто используемый вариант — чугун марки HT300, отливка по смоляно-песочной форме с внутренними рёбрами жёсткости. Запрашивайте конкретную марку; формулировка «высококачественный чугун» не является спецификацией.
- Тип направляющих. Линейные роликовые направляющие имеют меньшее трение и более высокую точность подачи по сравнению с закалёнными коробчатыми направляющими, но коробчатые лучше гасят вибрацию при тяжёлой резке. Выбор зависит от того, что для вас важнее: качество поверхности или скорость снятия материала. Поставщик должен объяснить компромиссы, а не предлагать один вариант по умолчанию.
- Шпиндель. Диаметр прохода, максимальный диаметр обрабатываемого прутка, тип носа шпинделя и схема подшипников. При подаче прутка именно проход шпинделя определяет, сможет ли станок обрабатывать вашу деталь.
- Револьверная головка и приводной инструмент. Количество позиций, время индексации головки, необходимость приводного инструмента или оси Y. Конфигурация фрезерно-точильного станка с осью Y позволяет выполнять фрезерные элементы за одну установку, исключая вторую операцию и погрешность переустановки заготовки.
Станина наклонная против плоской: что выбрать?
表格
| Критерий | Наклонная станина | Плоская станина |
|---|---|---|
| Отвод стружки | Отличный, за счёт силы тяжести | Требует дополнительного ручного контроля или расхода СОЖ |
| Удельная жёсткость | Высокая (у настоящей наклонной станины) | Достаточная, зависит от отливки |
| Длинные валы / тяжёлые заготовки | Возможно, но крепление менее удобное | Лучше подходит |
| Производительность на единицу площади | Выше | Ниже |
| Автоматизация (подача прутка, порталы, роботы) | Предпочтительная платформа | Подходит, но используется реже |
| Начальная цена | Выше | Ниже |
| Лучше всего подходит для | Серийное производство, обработка прутка, автоматизированные ячейки | Универсальные цеха, ремонтные работы, длинные валы, малые партии |
Честный вывод: плоская станина не устарела, она оптимизирована под другие задачи. Цех, обрабатывающий 3-метровые валы или выполняющий разовые ремонтные работы, не должен покупать станок с наклонной станиной только потому, что он выглядит современнее. Цех, выпускающий 20 000 одинаковых деталей в месяц, не должен экономить и покупать станок с плоской станиной — разница во времени цикла и количестве брака превысит экономию.
Что проверить перед заказом?
Пять договорных контрольных пунктов в порядке приоритета:
- Подтверждение отливки. Запросите чертёж станины или фотографию сырой отливки, показывающую встроенный наклон. Этот параметр невозможно проверить после поставки станка.
- Протоколы приёмочных испытаний. Требуйте результаты геометрических и позиционных испытаний по серии стандартов ISO 13041 — условия испытаний для числовых токарных станков и токарных центров (https://www.euspen.eu/knowledge-base/LAMP13230.pdf). Если вы также покупаете фрезерный центр, эквивалентная серия — ISO 10791, включая ISO 10791-7 по точности резания при одновременной работе 3–5 осей (https://www.iso.org/obp/ui/es/#!iso:std:54729:en).
- Приёмочные испытания на вашем станке. Обработка контрольной детали на станке с вашим серийным номером, с фиксацией размеров и подписью — не демонстрационное видео и не испытания на аналогичном станке.
- Соответствие рыночным нормам. Маркировка CE для ЕС. Обратите внимание на срок: Регламент (ЕС) 2023/1230 становится обязательным 20 января 2027 года и заменяет Директиву 2006/42/ЕС (https://eur-lex.europa.eu/eli/reg/2023/1230/oj). Убедитесь, что технический файл будет обновлён до момента монтажа, потому что новый регламент вводит дополнительные требования к цифровой документации и функциональной безопасности.
- Акт ввода в эксплуатацию. Монтаж, выравнивание, регулировка, обработка первой детали и обучение операторов с подписью на вашем предприятии. Это базовый документ для любых споров по допускам в дальнейшем.
Добавьте в договор: сроки поставки запасных частей для шпинделя, направляющих и подшипников, а также письменно зафиксированное время реакции сервиса. Простой из-за поломки — самая крупная неучтённая стоимость при покупке токарного станка.

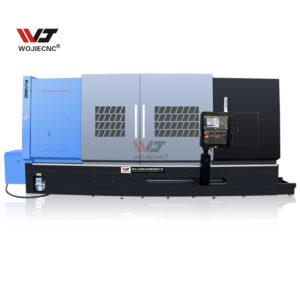

Линейка станков Wojie с наклонной станиной
Компания Wojie CNC (Zaozhuang Wojie CNC Machinery Co., Ltd.) производит токарные станки с наклонной станиной в двух модельных семействах, что упрощает выбор по сравнению с длинным списком отдельных моделей:
- Серия TCK — основная линейка станков с наклонной станиной: от компактных станков для обработки прутка до тяжёлых моделей с большим проходом шпинделя и гидравлическими патронами. Есть конфигурации с 2-осевым точением, а также фрезерно-точильные варианты с приводным инструментом и осью Y.
- Серия WJ — платформы для серийного производства, включая двухшпиндельные модели и станки с портальными загрузчиками для бесприсмотренной работы.
Общие опции конфигурации для всей линейки: станины из чугуна HT300, отлитые по смоляно-песочной технологии, наклон 30°/45°, импортные линейные роликовые направляющие, системы управления Fanuc, Siemens, Syntec, GSK или KND в зависимости от рынка и бюджета. Компания имеет сертификаты ISO 9001 и CE, предлагает OEM/ODM, кастомизацию цвета, функций и конфигураций — это важно, если вам нужен станок под существующую производственную ячейку, а не стандартная каталожная модель.
Поскольку линейка покрывает обработку прутка, двухшпиндельное производство и фрезерно-точильную обработку, первый разговор должен начинаться не с вопроса «какая цена?», а с описания вашей детали, размера партии и требуемых допусков — именно это определяет семейство модели и угол наклона для коммерческого предложения.
Часто задаваемые вопросы
- Всегда ли станок с наклонной станиной точнее станка с плоской станиной? Нет. Точность зависит от отливки, направляющих, шпинделя и тепловой компенсации, а не только от угла наклона. Хорошо изготовленный станок с плоской станиной будет держать допуски лучше, чем плохо сделанный станок с наклонной станиной. Преимущество наклонной станины конструктивное: лучший отвод стружки, большая масса при одинаковых габаритах и стабильное тепловое расширение вдоль одной плоскости — поэтому точность проще поддерживать в процессе серийного производства.
- Как отличить настоящую наклонную станину от конструкции «приставной клин»? Запросите чертёж отливки станины или фотографию сырой отливки. Если наклон является частью отливки — это настоящая наклонная станина. Если станина плоская, а клин закреплён болтами на поперечном суппорте — это конструкция с приставным клином. Производителю потребуется всего несколько минут, чтобы предоставить это изображение; задержка с ответом уже является сигналом.
- Какой угол наклона лучше всего подходит для моих деталей? 45° — основной вариант и безопасный выбор при смешанном производстве. 30° выбирают для крупных и тяжёлых деталей, где важен доступ оператора, а 60° — для мелких крупносерийных деталей, где главная задача — контроль стружки. Выбирайте исходя из семейства ваших деталей, а не по рекламному каталогу.
- Совместим ли токарный станок с наклонной станиной с подачей прутка или роботом? Да, это предпочтительная платформа. Наклонная станина отводит стружку из зоны загрузки, рабочая зона остаётся чистой, поэтому станки с наклонной станиной доминируют в автоматизированных токарных ячейках.
- Что такое ISO 13041 и зачем запрашивать данные по нему? ISO 13041 — серия стандартов с условиями испытаний числовых токарных станков и токарных центров. Запрос протоколов испытаний по этому стандарту помогает отделить поставщиков с систематическим тестированием от тех, кто ограничивается приблизительными проверками. Совмещайте это с приёмочными испытаниями на станке с вашим серийным номером.
- Можно ли кастомизировать станок с наклонной станиной под мою производственную линию? Да. Популярные направления кастомизации: цвет, OEM/ODM, функциональные модули, базовые параметры — шпиндель, револьверная головка, интерфейс инструмента и система ЧПУ. Перед заключением согласия убедитесь, что вы общаетесь с инженером, и зафиксируйте конфигурацию письменно в коммерческом предложении.
- Что проверять первым после монтажа станка? Выравнивание и регулировку, затем обработку первой детали с контролем по чертежным допускам, после этого проверку тепловой стабильности при длительной работе — замер одного и того же элемента в начале и конце многочасового цикла. Зафиксируйте все три пункта в акте ввода в эксплуатацию; этот документ станет основой при гарантийных спорах в будущем.
Итог: пять проверок
- Убедитесь, что наклон выполнен при отливке станины, а не закреплён болтами — запросите чертёж отливки.
- Подберите угол под семейство ваших деталей: по умолчанию 45°, 30° для тяжёлых/неудобных деталей, 60° для мелких крупносерийных заготовок.
- Указывайте конкретный сорт чугуна и тип направляющих, не ограничиваясь общими эпитетами.
- Требуйте протоколы испытаний по ISO 13041, а также приёмочные испытания на станке с вашим серийным номером.
- Проверьте соответствие нормам CE с учётом срока 20 января 2027 года и включите акт ввода в эксплуатацию в договор.
Токарный станок с наклонной станиной — это актив на 10–15 лет. Десять минут, потраченные на проверку отливки станины, принесут максимальную отдачу за всё время покупки.
