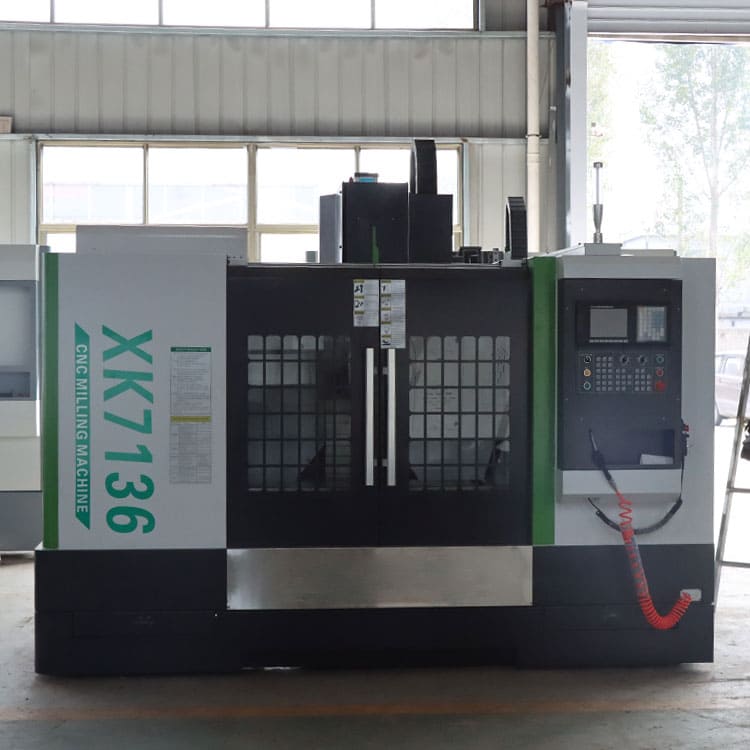

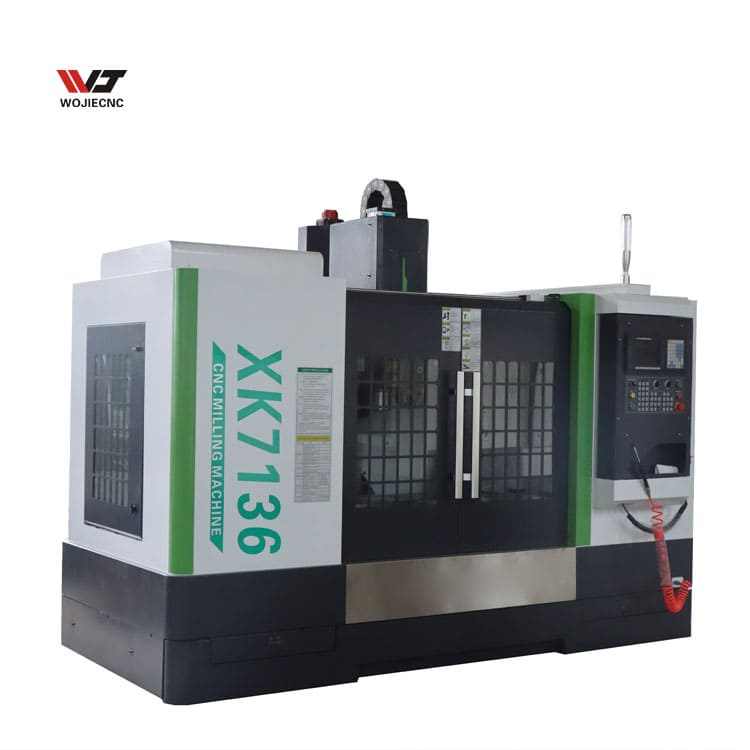

XK7136 Фрезерный станок с ЧПУ
| Характеристики | Единицы измерения | XK7136(XH7136) |
|---|---|---|

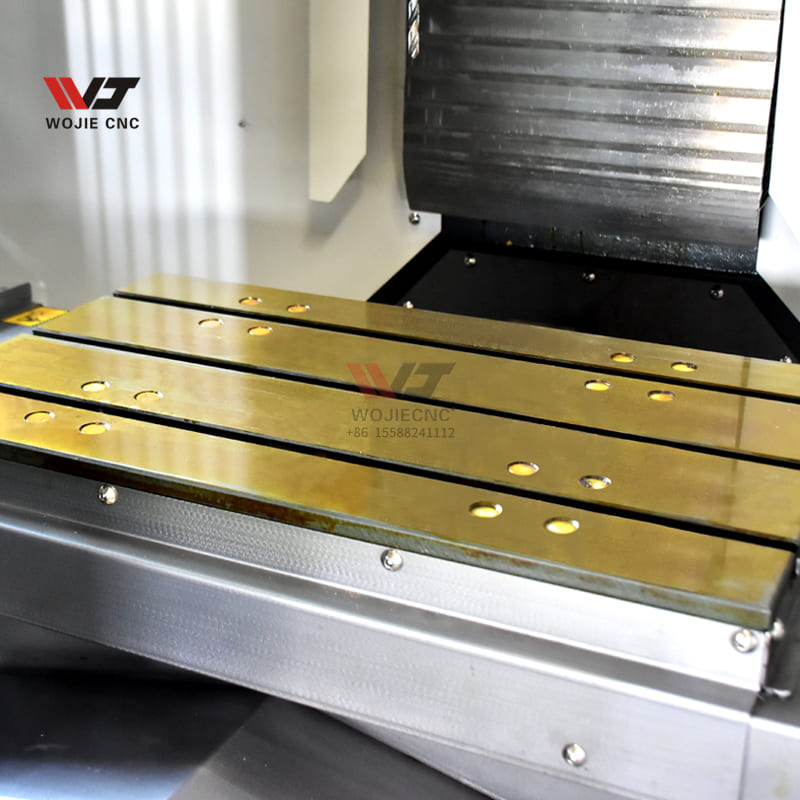

| Размер рабочего стола | мм | 1250*360 |
| Максимальная грузоподъемность стола | кг | 400 |
| Количество T-образных пазов - ширина * расстояние между ними | 3-18*80 | |
| Скорость шпинделя | об/мин | 8000 |
| Расстояние от поверхности стола до головки шпинделя | мм | 100-650 |
| Расстояние от центра шпинделя до поверхности колонны | мм | 465 |
| Конусность шпинделя | BT40 | |
| Мощность основного двигателя | кВт | 5.5 (сервопривод) |
| Ход по оси X | мм | 860 |
| Ход по оси Y | мм | 450 |
| Ход по оси Z | мм | 550 |
| Быстрое перемещение по осям X/Y/Z | м/ мин | 20/20/20 |
| Точность позиционирования | мм | ±0.008 |
| Повторяемость точности | мм | ±0.005 |
| Вес нетто | кг | 3000 |
| Общие размеры | мм | 3000*2300*2550 |
XH7136 — это экономичный станок с ЧПУ для фрезерования с тремя осями управления, который может удовлетворить требования по обработке сложных изогнутых поверхностей и выполнению различных процессов, таких как фрезерование, сверление, нарезка резьбы и расшивка. Он может осуществлять автоматическую циклическую обработку и подходит для массового производства различных деталей, а также для преподавания в школах.
Основные конструктивные особенности:
- Корпус и главные компоненты изготавливаются из высокопрочного чугуна для обеспечения долгосрочной стабильности станка;
- Нижняя часть колонны имеет форму моста типа «А», сочетаясь с большой коробчатой базой, что значительно снижает вибрацию корпуса станка при тяжелой резке.
- Прецизионная линейная направляющая и шарико-винт (Тайвань HIWIN).
- Высокоскоростной, высокоточный и жесткий шпиндельный блок (марки Тайвань ROYAL VOLIS и др.).

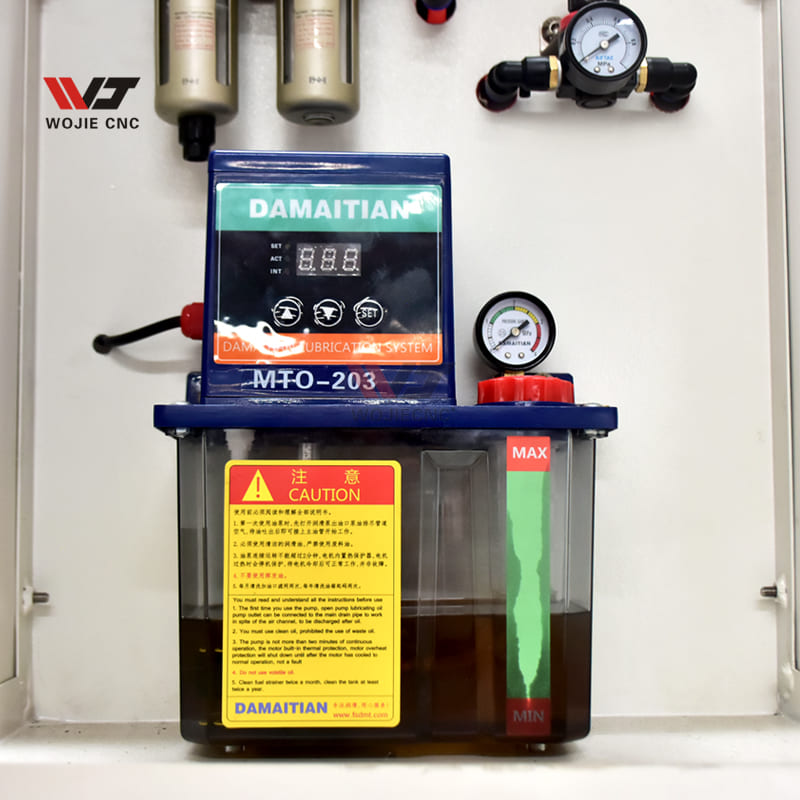

- Применение передового централизованного автоматического смазочного устройства, регулярной и количественной автоматической прерывистой смазки, стабильная и надежная работа.
- Использование магазина инструментов марки Тайвань, время замены инструмента короткое, что значительно повышает эффективность работы (бренд Тайваня).
Стандартная конфигурация:
- CNC-контроллер: GSK
- 16T инструментальный магазин, тайваньский бренд
- Марка подшипника: NSK Made in JAPAN
- Линейные направляющие: тайваньский бренд HIWIN
- Скорость шпинделя: 8000 об/мин, тайваньский бренд
- Шпиндельное крепление BT40
- 3 оси
- Электрические компоненты (Delixi)
- Полная защита
- Воздушный пистолет
- Автоматическая система смазки
- Система охлаждения
- Рабочие и предупредительные огни
Дополнительная конфигурация:
- Система может выбираться из FANUC, Siemens, Mitsubisin, Syntec.
- Расширение функционала 4-ой оси для требований по обработке определённых деталей.
- Инструментальный прибор настройки с автоматическим обнаружением инструментов для повышения эффективности обработки.
- 16T/24T рукавной заменитель инструмента.
- Кондиционер воздуха электрического щитка.
- Транспортер стружки.
- Масляный охладитель.
- Скиммер масла.
