Страница с подробным описанием продукта TCK500
| Технические характеристики | Единица | TCK500 |
|---|---|---|
| Максимальный диаметр поворота на станине | mm | 500 |
| Макс. диаметр поворота на ползуне | mm | 240 |
| Макс. длина резания | mm | 450 |
| Макс. диаметр резания - диск | mm | Φ320 |
| Макс. диаметр резания - тип вала | mm | Φ260 |
| Тип и код конца шпинделя | A2-6 | |
| Диаметр сквозного отверстия шпинделя | mm | Φ62 |
| Патрон | inch | 8" гидравлический полый патрон |
| Диапазон частоты вращения шпинделя | r/min | 3500 |
| Мощность главного двигателя | KW | 7.5kw |
| Скорость быстрого перемещения по оси X | m/min | 20 |
| Скорость перемещения по оси Z | m/min | 20 |
| Перемещение по оси X | mm | 210 |
| Перемещение по оси Z | mm | 450 |
| Тип направляющей | Проволочные рельсы HIWIN/PMI в Тайван | |

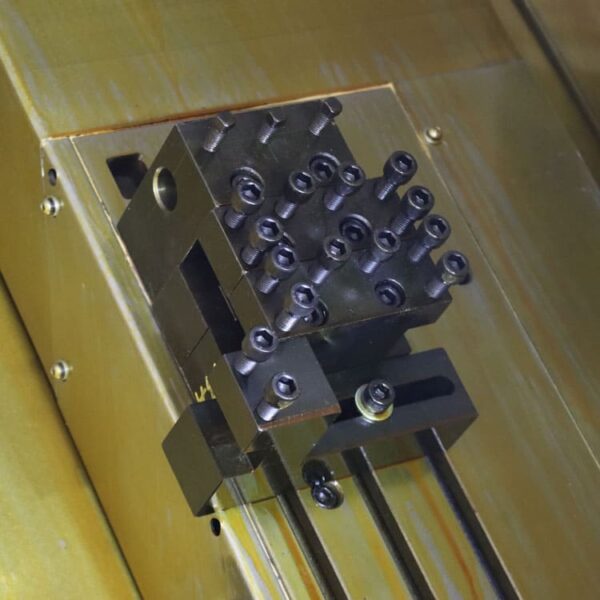

| Тип держателя инструмента | 8-позиционная серворевольверная головка | |
| Размер инструмента | mm | 25X25 Φ32 |
| Диаметр/ход втулки задней бабки | mm | φ75/L100 |
| Конусность втулки задней бабки | MT4 | |
| Точность позиционирования X/Z | mm | 0.01/0.01 |
| Повторяемость X/Z | mm | 0.006/0.006 |
| Точность обработки | level | IT6 |
| Шероховатость | um | Ra≤0.8 |
| Размеры станка | mm | 2800x1800x1600 |
| Вес станка | kg | 3000 |
Эта серия станков с ЧПУ наклонной кровати является новым автоматизированным оборудованием для металлообработки, подходящим для партийной обработки осевых и плоских деталей. Он имеет высокую эффективность, простоту в эксплуатации, высокую точность и другие главные характеристики. Эта серия токарных станков предназначена в основном для наружного и внутреннего цилиндрического поверхностного токарения, конической поверхности и других поверхностей вращения, а также резьбовой обработки.
Особенности:
1. Токарный станок с наклоном корпуса 45 градусов
2. Более точные линейные направляющие из Тайваня
3. Удобное большое количество выбросов отходов — клиент может выбирать передний или задний выброс
4. X- и Z-оси управляются серводвигателями через жесткую связку с низким инерционным моментом при большом крутящем моменте; шпиндельная гайка использует предварительную растяжку
5. Резец в виде отвода
6. Высокоскоростной, высокоточный и жесткий корпус шпинделя с сервошпинделем, который может достигать более высокой скорости вращения шпинделя.
7. Использование передовой системы централизованной смазки
8. Весь станок имеет полную защиту, надежен против попадания воды и мусора, а также обеспечивает удобство ремонта.
Стандартная комплектация:
Контроллер ЧПУ GSK980TC3
Основной серводвигатель 7,5 кВт
Линейные направляющие из Тайваня
Шпиндельная головка типа A2-6 со скоростью вращения 3000 об/мин.
10″ гидравлическая патронная пластина производства КНР с продольным отверстием
Гидравлический револьверный инструмент на 6 рабочих мест
Система автоматической смазки
Автоматическая система охлаждения
Рабочий светильник
Инструменты и ящик для инструментов
Дополнительное оснащение:
Гидравлическая трехкулачковая патронная пластина
Револьверный инструмент на 8/12 рабочих мест / серводвигательный револьверный
инструмент
Выбросной устройство
Контроллер ЧПУ Siemens 808D/FANUC
