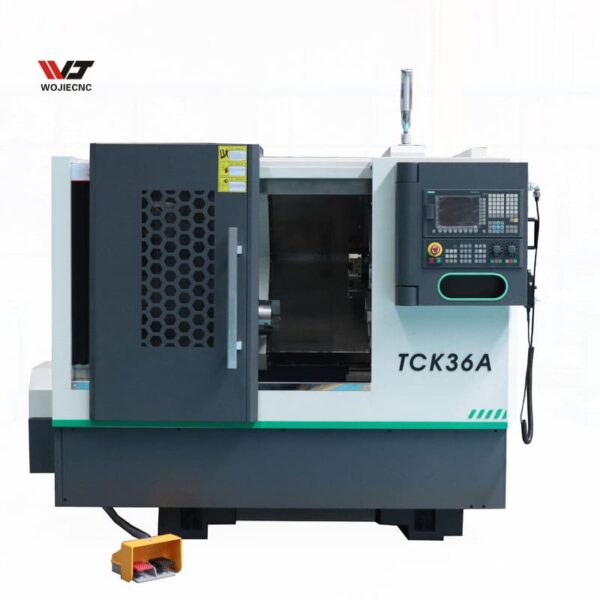

Страница с подробным описанием продукта TCK36A
| Технические характеристики | Единица | TCK36A |
|---|---|---|
| Максимальный диаметр поворота на станине | mm | 360 |
| Максимальный диаметр поворота на тракторе | mm | 140 |
| Макс. длина обработки | mm | 300 |
| Макс. диаметр прутка | mm | 41 |
| Макс. диаметр обработки дисков | mm | 360 |
| Форма конца шпинделя | A2-5 | |
| Диаметр проходного отверстия шпинделя | mm | 48 |
| Диапазон частоты вращения шпинделя | r/min | 50-4000 |
| Тип переключения передач шпинделя | 无级变速 бесступенчатая скорость | |
| Мощность главного двигателя | kw | 5.5 |
| Тип патрона | 液压卡盘 гидравлический патрон | |
| Размер патрона | inch | 6 |
| Перемещение по оси X | mm | 170 |
| Перемещение по оси Y | mm | 350 |
| Крутящий момент серводвигателя оси X | N.m | 6 |
| Крутящий момент серводвигателя оси Z | N.m | 6 |
| Скорость быстрого перемещения по осям X/Z | m/min | 24/24 |
| Тип направляющей | 直线导轨 Линейный путь | |
| Тип держателя инструмента | 8工位刀塔8 Станционная башня | |
| Размер резцедержателя | mm | 20*20/Φ25 |
| Тип хвостовой бабки | 液压 Гидравлический | |
| Диаметр втулки хвостовой бабки | mm | 65 |
| Коническое отверстие втулки задней бабки | MT4 | |
| Ход хвостовой втулки | mm | 70 |
| Номинальная полная мощность | kw | 9 |
| Номинальный полный ток | A | 19 |
| Размеры станка | mm | 2200*1600*1850 |
| Вес станка | kg | 2000 |
Приложение:
Данная машина подходит для автомобильной, мотоциклетной, электронной, аэрокосмической, военной, нефтяной и других отраслей. Она предназначена для обработки поверхностей конических деталей, дуговых поверхностей и различных резьбовых соединений с высокой точностью и эффективностью. Машина имеет жесткую кровать под углом 45 градусов с большим крутящим моментом шпинделя по линии Тайваня. Это обеспечивает высокую жесткость станка. Шпиндель расположен близко к центру манипулятора для более удобного загрузки и разгрузки заготовок.
Машина оснащена передовыми технологиями защиты от выбросов окалины и охладительного средства при выполнении мощных резательных операций.
Подачи в направлениях X и Z осуществляются серводвигателем непосредственно через связующий элемент с низкой инерционностью на большой крутящий момент винта-ведущего. Поддержка винта-ведущего имеет предварительно растянутую конструкцию, которая может устранить зазоры передачи и предварительно компенсировать термическую деформацию станка при длительной эксплуатации. Это обеспечивает точность позиционирования и повторяемость позиционирования.
Особенности продукта:
①Высочайшая точность линейных направляющих Тайваня;
②Более высокоскоростная шпиндельная единица, опциональный собственный шпиндель;
③Более жесткий чугун;
④Интегрированное автоматическое смазывание;
⑤Единое отливное наклонное основание станка с ЧПУ；
⑥Пользователи GSK, FANUC, MITSUBISHI, KND, Siemens могут выбирать в соответствии со своими фактическими потребностями.
