Продается высокоточный сверхмощный горизонтальный обрабатывающий центр с ЧПУ HL-63
| Модель | HL-63 |
|---|---|
| Ход | |
| Ось X | 1100mm |
| Ось Y (подъем шпинделя) | 800mm |
| Ось Z (передвижение стойки вперед-назад) | 900mm |
| Расстояние от конца шпинделя до центра рабочего стола | 145-1045mm |
| Расстояние от центра шпинделя до поверхности рабочего стола | 20-820mm |
| Подача | |
| Быстрое перемещение по оси X | 24m/min |
| Быстрое перемещение по оси Y | 20m/min |
| Быстрое перемещение по оси Z | 20m/min |
| Питание резания | 1-10m/min |
| Винтовые приводы трех осей (шлифовка класса C3) | 5012/5012/5012 |
| Линейные направляющие трех осей (роликовые) | 45/45/45（Шестеренки Y） |
| Крутящий момент серводвигателей трех осей (нового поколения) | 18/28B/28 N.m |
| Крутящий момент серводвигателей трех осей (от Fanuc) | βiS30/30B/30 |
| Крутящий момент серводвигателя поворотного стола (нового поколения) | 18N.m |
| Крутящий момент серводвигателя поворотного стола (от Fanuc) | βiS22 |
| Рабочая поверхность станка | |
| Площадь рабочего стола | 630×630mm |
| Максимальная нагрузка | 1500Kg |
| Минимальная точность разделения | Один градус / тысячная доля градуса |
| Т-образный желоб | 5×18×125mm |
| Шпиндель | |
| Стандартное оборудование | Ленточный BT50-150 |
| Скорость вращения | 6000 rpm |
| Конус шпинделя | BT50 |
| Мощность главного двигателя (нового поколения) | 15KW |
| Мощность главного двигателя (от Fanuc) | βil15/8000 |
| Точность | |
| Позиционирование точности (стандарт JIS) | ±0.005/300mm |
| Повторяемость точности позиционирования (стандарт JIS) | ±0.004mm |
| Другое | |
| Вес | 11000Kg |
| Габаритные размеры (включая настил) | 3600×4680×2800mm |
Горизонтальный обрабатывающий центр этой серии имеет Т-образную раму, встроенный фундамент и большую пролетную колонну с двойными стенками. В осях X, Y и Z используются импортные роликовые направляющие, что обеспечивает высокую жесткость всей машины. Станок оснащен высокоскоростными шарико-винтовыми парами с принудительным охлаждением, которые импортируются из-за рубежа, и непосредственно установленным главным шпинделем с принудительным охлаждением, что обеспечивает стабильность точности станка. Оснащенный всемирно известным контроллером и высокоскоростной конфигурацией, станок имеет высокую точность управления и может удовлетворить требования всех секторов. торцевая обработка корпусов, плит, крышек и блоков крупными партиями.
Стандартные конфигурации:
24-ти позиционный автоматический инструментальный магазин типа «рукав»
Шарико-винтовая передача и линейные направляющие (PMI TAIWAN)
Охладитель шпинделя
Компактный сепаратор масла и воды
Теплообменник
Винтовой транспортер стружки
Жесткое нарезание резьбы
Система охлаждения заготовок
Дополнительно:
Роликовые направляющие
Система подачи охлаждающей жидкости через шпиндель и высокого давления

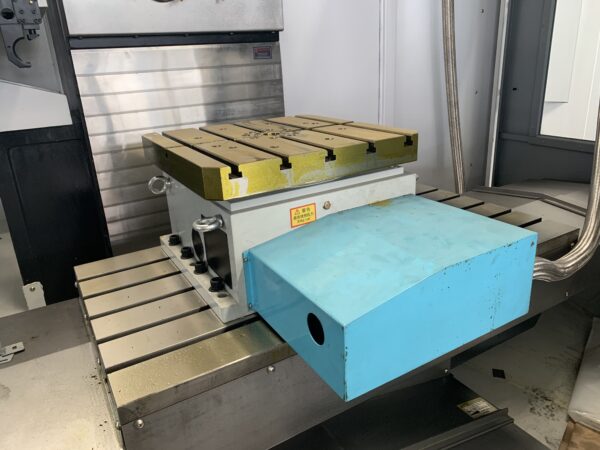

Четвертое осевое устройство поворотного стола
Система промывки большого объема
Цепной транспортер стружки и тележка для её сбора
Кондиционер воздуха
Инструментальная зондировочная системa & зондировочная системa заготовок
Автоматическое отключение питания M30
