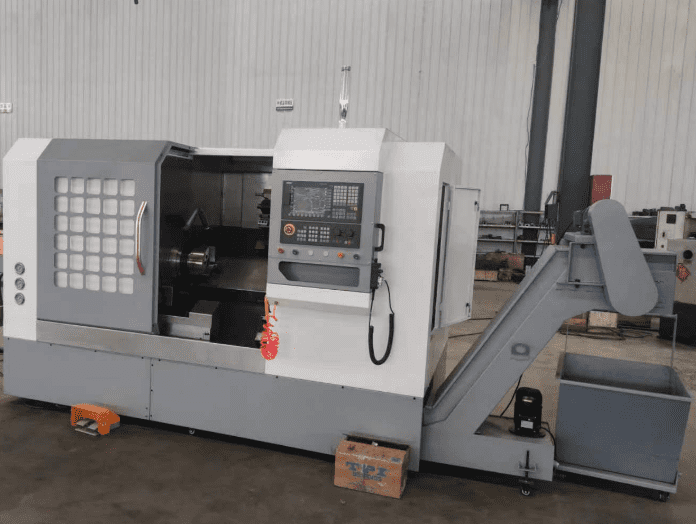

Продажа токарного центра TCK700 с ЧПУ системой GSK для тяжелого оборудования
| Технические характеристики | Единица | TCK700 | |
|---|---|---|---|
| Диапазон обработки | Максимальный диаметр обработки на станине | mm | Φ780 |
| Максимальный диаметр обработки на суппорте | mm | Φ500 | |
| Длина обработки | mm | 1800 | |
| Шпиндель | |||
| Тип шпинделя | mm | A2-11 | |
| Диаметр отверстия в шпинделе | mm | 105 | |
| Диаметр заготовки ≤ | mm | 92 | |
| Максимальная скорость шпинделя | r/min | 2500 | |
| Номинальная выходная мощность главного двигателя | KW | 22 | |
| Чак | Размер патрона | inch | 12 |
| Хвостовик | Диаметр/ход втулки хвостовика | mm | Φ150 |
| Конус внутри втулки | MT No. | M5 | |
| Форма перемещения хвостовика | hydraulic | ||
| Седло | Угол наклона | DEG | 45 ° |
| Ход по оси Z | mm | 350+20 | |
| Ход по оси X | 2100 | ||
| Скорость быстрого перемещения X/Z | m/min | 16/24 | |
| Крутящий момент серводвигателей X/Z | KW | 3 | |
| Башня | Число инструментов | / | 12-station |
| Диаметр резца | mm | 380 | |
| Высота центра турели | mm | 100 | |
| Габариты инструмента (точение / расточка) | mm | 25*25 | |
| Машина | Размеры | mm | 6500X2300X2550 |
| Вес | NW/GW | 9500 |
* НЕЗАВИСИМЫЙ ШПИНДЕЛЬ
Высокоточная структура шпинделя с отверстием, хорошая устойчивость к вибрации. Основной подшипник NTUS из Германии и подшипник NSK.
Подшипник ведущего винта использует NSK из Японии класса P4 с использованием технологии предварительного растяжения для обеспечения длительной точности.
* 12-ПОЗИЦИОННАЯ БАБКА
12-ти позиционная гидравлическая серводеталь, марки Taiwan Steelheart, быстрая замена инструментов и точное позиционирование.
* ЦЕНТРАЛИЗОВАННАЯ СМАЗКА
Концентрация долины с использованием японской технологии. Система смазки используется для реализации каждого направляющего рельса, смазки шариковых винтов и подшипников. У нас есть насос для смазки со статусом работы и функцией гидравлического контроля. Можно корректировать период заполнения масла по желанию.
* УЛЬТРАТОЧНЫЙ ПАТРОН
Гидравлический пустой патрон 380 мм с высокой жесткостью литья, крепление детали твердо и имеет долгий срок службы. Жидкость для прессового патрона может быть управляема через панель управления. Теперь заготовка автоматически зажимается для повышения эффективности.
* ЛИНЕЙНО-ВОЛНОВОЕ РУКОВОДСТВО
X / Z ось двойной роликовый рельс 55, высокая жесткость, высокая точность и длительный срок службы. Сильная защита от пыли.
